雷達測量

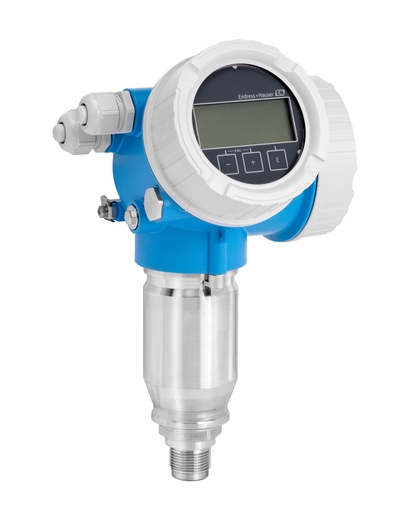

Micropilot FMR62

在腐蝕性液體中或有衛生要求的應用中80 GHz雷達的液位測量

Micropilot FMR62是首臺設計符合IEC 61508國際功能安全標準的80 GHz液位雷達。FMR62的全PTFE填充的齊平安裝的天線特別適用于腐蝕性液體測量應用。集成的PEEK天線可以與極小口徑的過程連接配套使用。FMR62非接觸式雷達采用改進型算法和小波束角，具有最高可靠性。此外，它還配備了Heartbeat Technology (心跳技術)智能傳感器功能。

產品規格參數

測量精度

+/- 1 mm (0.04 in)

過程溫度

-40…+200 °C

(-40…+392 °F)

過程壓力（絕壓）/最大過壓限定值

真空...+25 bar

(真空...+362.6 psi)

最大測量距離

80 m (262 ft)

主要接液部件

PTFE或PEEK天線，

316L螺紋，

PTFE涂層法蘭

優勢

硬件和軟件設計符合IEC 61508標準，在冗余結構系統中可以實現最高安全性SIL3

Heartbeat Technology (心跳技術)確保設備在其整個生命周期內經濟、安全運行

HistoROM數據管理理念實現快速簡便的調試、維護和診斷

小波束角和多路回波跟蹤算法確保在安裝有干擾物的容器中的測量具有最高可靠性

PTFE填充的齊平安裝的喇叭天線具有最大系統適用性

80 GHz雷達能夠更加便捷地集成至過程中，降低了設計工作量

世界上最簡單用于SIL功能的proof test理念和WHG，節省了時間和成本

應用領域

Micropilot FMR62可以在自由空間中測量，最大量程為80 m，具有高度集中的波束角，適用于在容器內有多個干擾物的應用。

過程連接：螺紋或法蘭

溫度：-40...+200°C (-40...+392°F)

壓力：-1...+25bar (-14.5...+362.6psi)

測量范圍：Max. 80 m (262 ft)

測量精度：±1 mm (0.04 in)

W波段：80GHz

提供國際防爆證書、溢出保護認證WHG、SIL、船級認證、5點線性協議

特征和規格

連續液位測量

測量原理

雷達物位儀

特點/應用

Premium精度的儀表用于腐蝕性介質以及有最嚴格衛生要求（ASME BPE、USP Class VI）的連續非接觸式物位測量； 適用內部安裝有多個裝置的小罐體

特點

Heartbeat Technology（心跳技術）

SIL 2/3，符合IEC 61508標準

多路回波技術確保安全性和可靠性

HistoROM

RFID TAG位號簡單識別小波束角

電源/通信

兩線制（HART）

頻率

W波段（約80GHz）
